祝融地源熱泵技術白皮書

前提：

地源熱泵系統是目前暖通領域里最復雜的舒適環境系統;不同于由傳統空調、燃?xì)鉅t組成的舒適環境系統，地源熱泵系統的集成和安裝過程有較高的技術含量，暖通業界對地源熱泵系統有普遍的共識：3分在設備，7分在安裝;集成和安裝水平的高低直接影響到地源熱泵日后使用過程中的節能效果，舒適效果甚至運行的穩定性!

目標：

祝融環境通過多年的實踐和摸索總結技術、經驗結合暖通領域的三大國家標準，業界強勢推出《祝融地源熱泵舒適環境系統技術白皮書》將暖通領域的國家標準應用在別墅、會所、酒店等項目，全面提升地源熱泵舒適環境系統的施工管理規范和施工質量。

成立于02年的祝融環境由高級工程師創辦作為國內較早一批以地源熱泵為核心業務的專業公司，祝融環境專注地源熱泵系統精細化施工15年，擁有多項地源熱泵專業技術、特殊的工藝、細致的管理、國內獨特的地源熱泵特種施工設備；祝融環境通過多年的實踐和摸索總結技術、經驗結合暖通領域的三大國家標準，業界強勢推出《祝融地源熱泵舒適環境系統技術白皮書》將暖通領域的國家標準應用在別墅、會所、酒店等項目，全面提升地源熱泵舒適環境系統的施工管理規范和施工質量。

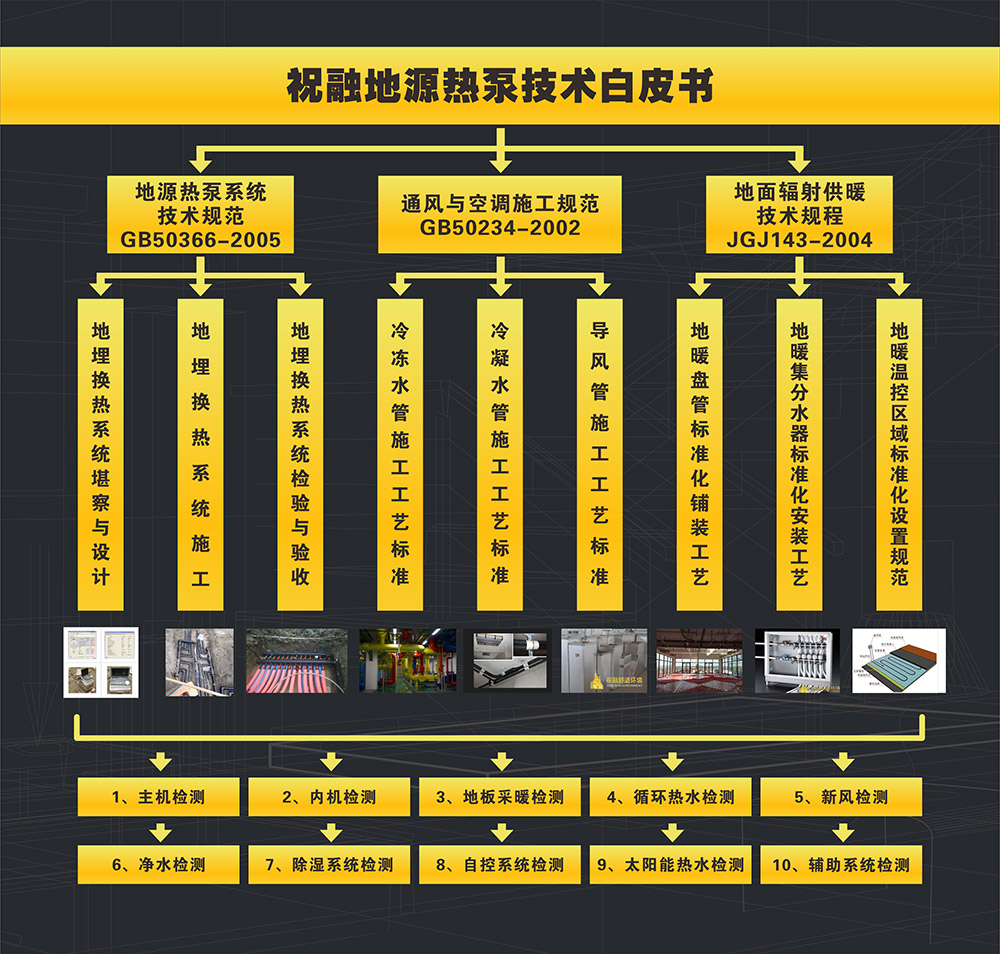

《祝融地源熱泵舒適環境系統技術白皮書》以3大國標為基礎制定了9大要求：

GB50366-2005《地源熱泵系統技術規范》

一.地埋管換熱系統勘察與設計

由于不同的地質條件造成各地的土壤熱物系數不同，地源熱泵地下?lián)Q熱器的最佳深度、孔位間距、熱擾動半徑也各不相同，為保證地源熱泵的運行效果;根據GB50366-2005《地源熱泵系統技術規范》的要求，先用土壤熱物測試儀進行測試后再根據測試數據進行地源熱泵地下?lián)Q熱器的設計工作。

二.地埋管換熱系統施工

地源熱泵換熱系統的施工有7項要求：

(1)完整的土壤熱物測試數據，確保地下?lián)Q熱器的換熱效果;

(2)施工前地下管線定位，確保地源熱泵換熱系統施工不破換已有地下管線;

(3)換熱管施工前帶壓檢驗，確保地下?lián)Q熱器一次性施工成功;

(4)換熱管規范化熱熔焊接，確保地下?lián)Q熱器的施工質量;

(5)橫聯溝標準化處理，橫聯溝寬、深必須符合規范，溝底平整處理;

(6)地埋管換熱系統規范化回填，按規范進行原漿回填或壓漿回填以確保換熱效果;

(7)地埋管換熱器井壁護壁處理，確保換熱管下管順利。

三.地埋管換熱系統的檢驗與驗收

地埋管換熱系統施工完成后應分步進行檢驗：

(1)水平管試壓檢驗;(2)地埋管換熱系統整體試壓檢驗;(3)地埋管換熱系統流量檢驗。

GB50234-2002《通風與空調施工規范》

四.冷凍水管施工工藝標準

木托卡碼固定，確保冷熱橋隔斷杜絕冷熱量在輸送過程中的損失;短距吊裝，確保管路的吊裝穩態化;B1級不燃保溫棉專業保溫，確保系統的節能效果和使用效果。

五.冷凝水管施工工藝標準

冷凝水合理排水坡度計算，確保冷凝水順利排出;管路預清理，減少后期使用中冷凝水管路堵塞的風險;管件滿膠連接，保證冷凝水管的連接質量;冷凝水管專用保溫，確保不出現二次凝水的問題。

六.導風管施工工藝標準

導風管保溫效果要求，有效保溫厚度不小于2公分確保冷、熱量不散失;導風管吊裝工藝標準，支架短距吊裝確保風管穩定;導風管防火等級，導風管要求有良好的防火性能以保證建筑的安全性。

JGJ142-2004《地面輻射供暖技術規程》

七.地暖盤管標準化鋪裝工藝

地暖盤管標準化鋪裝工藝：保溫板厚度不小于2公分;保溫板上鋪設反射膜;反射膜上鋪設地暖循環管;地暖循環管間距≦15公分;地暖管上再鋪設鋼絲網。

八.地暖集分水器標準化安裝工藝

地暖集分水器標準化安裝工藝：集分水器平均安裝高度為距地面30公分;集水器和分水器安裝完畢需用水平尺進行調平;集水器和分水器前端都必須設置活接套件以方便后期檢修;每組集分水器必須設置排氣組件和排污組件以保證地暖效果。

九.地暖溫控區域標準化設置規范

地暖溫控區域設置必須合理，相同的功能區域應由同一個控制器控制;原則上建議與空調控制器分開設置;同一個溫控區域如有多個地暖盤管回路則每個回路上的熱力執行器應通過并線的方式連接于同一個地暖溫控器上，高的標準和要求是為了達到好的效果。

《祝融地源熱泵舒適環境系統技術白皮書》在以3大國標為基礎制定9大要求為施工管理規范和施工質量要求的基礎上，設置了10項檢測內容。

分別為：1.主機檢測          2.內機檢測                   3.地板采暖檢測         4.循環熱水檢測                        5.新風檢測

                     6.凈水檢測         7.除濕系統檢測         8.自控系統檢測         9.太陽能熱水系統檢測         10.輔助系統檢測

祝融環境通過3大國標、9大要求和這10項內容的檢測確保地源熱泵舒適環境系統完美的使用效果!
