問：地源熱泵分集水器如何正確安裝？

答：地暖分水器是地暖系統的一個裝置,地暖之所以被公認為最舒適的家庭采暖方式和地暖分水器有直接的關系。在地源熱泵地暖系統中，分集水器是分配和匯集的中心。通過分集水器調節各支路水流量，實行控制房間溫度。分集水器安裝正確與否直接影響到整個系統的舒適和節能。專業的安裝，需要注意一下細節：

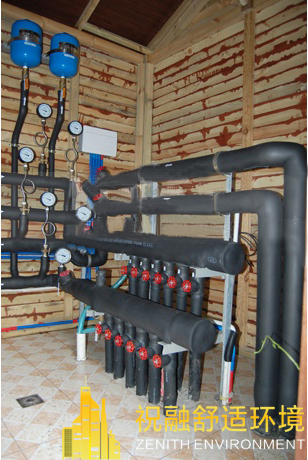

1、分水器安裝固定在結實的墻體上，固定牢固結實，供水在上，回水在下，回水接口離地面≥30cm，避免地暖管拐彎處死折。

地源熱泵地暖分集水器接口離地面≥30cm，避免地暖管拐彎處死折。

2、分集水器要用水平儀測試，保持水平，利于系統排氣及美觀

地源熱泵地暖分集水器要用水平儀測試，保持水平，利于系統排氣及美觀

3、分集水器安裝使用加長螺絲，預留離墻間隙4~5cm，便于墻體裝飾加貼瓷磚

地源熱泵地暖分集水器安裝使用加長螺絲，預留離墻間隙4~5cm，便于墻體裝飾加貼瓷磚

4、分集水器安裝結束后，擦拭干凈并做好防塵保護

地源熱泵地暖分集水器安裝結束后，擦拭干凈并做好防塵保護

5、如分集水器采取隱蔽安裝的，箱體安裝整齊、美觀、防塵，維護方便。

地源熱泵地暖分集水器如分集水器采取隱蔽安裝的,箱體安裝整齊、美觀、防塵,維護方便。

地暖分水器集水器安裝過程

連接進出水口

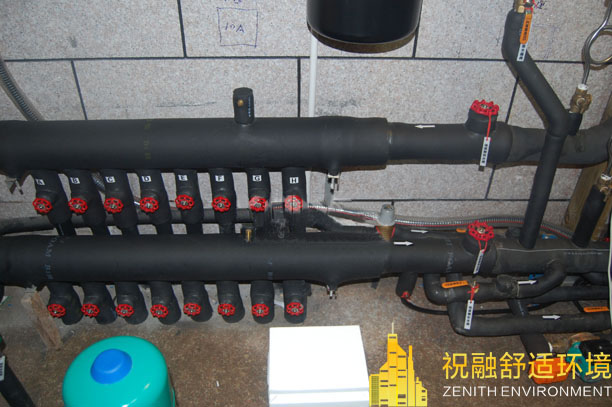

每個環路加熱管的進出水口應分別與分水器、集水器連接。分水器、集水器內徑不應小于總供、回水管內徑，且分水器、集水器最大斷面流速不宜大于0.8m/s。每個分水器、集水器分支環路不宜多于8路。環路過多將導致分集水器處的管道過于密集，不利于安裝。每個分支環路供回水管上均應設置銅制球閥等可關斷閥門。

對應安裝閥門

在分水器之前的供水連接管道上，順?biāo)鞣较驊?yīng)安裝閥門、過濾器及泄水管。在分水器之前設置兩個閥門，主要是供清洗過濾器和更換或維修熱計量裝置時關閉用;設過濾器是為了防止雜質堵塞流量計和加熱管。熱計量裝置前的閥門和過濾器，也可采用過濾球閥替代。在集水器之后的回水連接管上，應安裝泄水管，并加裝平衡閥或其他可關斷調解閥。系統配件應采用耐腐蝕材料。安裝泄水裝置，用于驗收前及以后維修時沖刷管道和泄水用，最好泄水裝置就近有地漏等排水裝置。對有熱計量要求的系統應設置熱計量裝置。

設置旁通

在分水器的總進水管與集水器的總出水管之間，應設置旁通管，旁通管上設置閥門。旁通管的連接位置應在總進水管的始端(閥門之前)和總出水管的末端(閥門之后)之間，保證對供暖管路系統沖洗時水不流進加熱管。

設置手動或自動排氣閥

分水器、集水器上均應設置手動或自動排氣閥。盡量安裝自動放氣閥，以便在以后的使用過程中，給用戶帶來方便，避免了冷熱壓差以及補水等因素造成的集氣，而使系統運行受阻。
