由于較深的地層中在未受干擾的情況下常年保持恒定的溫度，遠高于冬季的室外溫度，又低于夏季的室外溫度。地源熱泵就是利用地溫恒定這一特點，在冬季把地能中的熱量;取出來提高溫度后，供給室內的熱用戶；在夏季，把室內的熱量取出來，釋放到地層中。

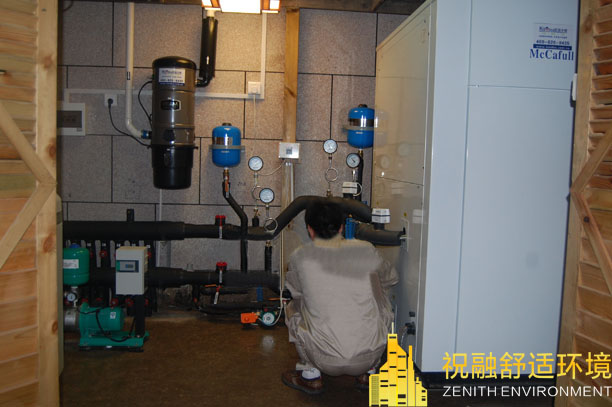

地源熱泵系統的基本結構可分為地上和地下兩個部分。地上部分主要是熱泵機組、補水箱和水泵。地下部分主要是與大地耦合的埋地?fù)Q熱器，通過這個換熱器從大地中取熱和放熱。這就決定了埋地?fù)Q熱器的換熱能力與當?shù)氐耐寥馈夂虻念愋陀泻艽箨P(guān)系。祝融環境地源熱泵專家詳細研究了地源熱 泵技術,結果表明，地源熱泵的初期成本較空氣源熱泵的成本高約30%~50%。一旦埋管安裝完畢，年運行成本大大低于其它形式的熱泵系統(如空氣源熱泵系統)。

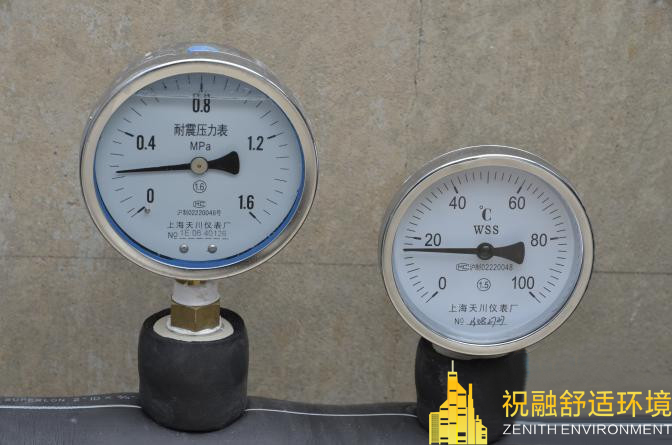

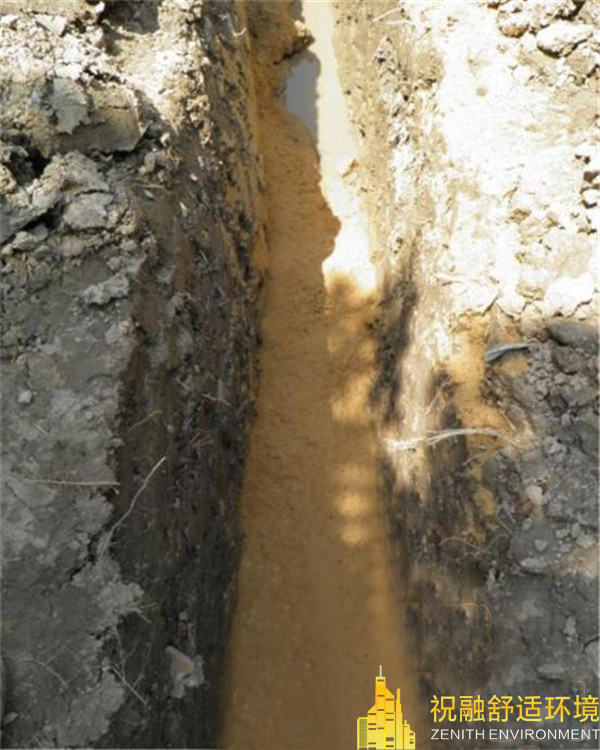

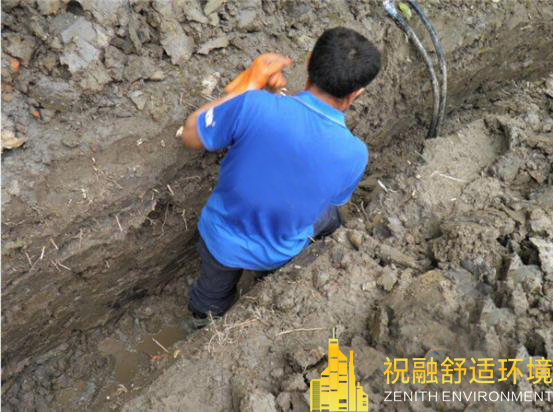

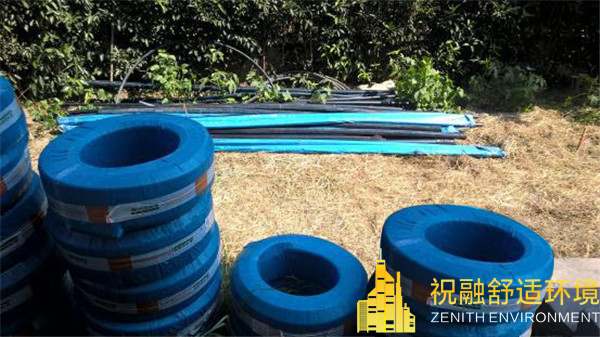

在地源熱泵應用系統中，由于從地下提取熱能是利用埋地?fù)Q熱器(GHE)完成的，GHE和鄰近土壤之間的傳熱主要是通過熱傳導，并在一定程度上依靠水分遷移。因此,傳熱過程嚴重依賴于土壤類型、溫度和土壤含水率。研究表明，在制冷模式下垂直閉環系統能更好地運行。垂直埋地?fù)Q熱器通常是在垂直的鉆孔中插入一個或兩個高密度聚乙烯U型管充當接地環路。 祝融環境地源熱泵專家研究還表明，盡管地源熱泵具有很多優點，但是地源也不是可以無限制的利用，氣候條件的變化對與系統運行有很大的影響。本文研究了制冷和供熱兩種模式下，氣候變化對于地源熱泵系統運行的影響。

一、實驗裝置

該實驗系統主要由兩個獨立的回路組成:(1)水回路;(2)制冷劑回路。水回路中的水箱可以保證足夠的水供應。制冷劑回路是由封閉的銅管組成，熱泵中制冷劑為R22。熱電偶的輸出溫度傳送到給一個數據記錄器，并記錄在計算機內。為了得到埋地?fù)Q熱器的進出口水溫以及冷凝器、蒸發器進出口制冷劑的溫度，在管道內部每一個需要測試的位置都安裝了熱電偶。轉子流量計用來測量每一個埋地?fù)Q熱器的流量，制熱循環到制冷循環的轉化通過熱泵機組的一個四通閥實現。集中井的設置既可以平衡3個埋地?fù)Q熱器的壓力，同時可以減少鋪設管路。實驗裝置可以實現在夏季制冷，冬季供熱。

埋地?fù)Q熱器采用并聯方式工作。埋地?fù)Q熱器總深度為30m，換熱器之間的間距是5m。埋地?fù)Q熱器周圍垂直分布6組熱電偶以采集土壤溫度。熱電偶之間的距離從下到上依次為10、8、6、3和3m。

二、結果分析

為了確定系統的整體性能，本地源熱泵系統在穩態條件下進行實驗。對于運行中由實驗得到的每個埋管周圍的溫度(土壤溫度)的變化情況，事實上反映了以下兩部分的溫度：首先也是主要方面反映了鉆孔中的線源(U型管換熱器)自身的運作造成溫度的升高/降低，另外是反映了由土壤的濕度(季節變化引起)變化而引起的土壤溫度變化情況。 在地下20m的深度條件下 地源熱泵運行在夏季(單純?nèi)±?時，不同埋地?fù)Q熱器周圍平均每天的地下溫度以及不同埋地?fù)Q熱器換熱量分布情況。溫度初始點是在熱泵啟動運行40h后開始采集。在夏季實驗開始時的地下溫度約為28℃,隨著實驗的進行，地下溫度很快上升。在運行20天到40天期間，溫度上升很快，在運行40天后直到結束實驗的第90天的時間段， 隨著熱平衡的建立,溫度變換趨于平穩。對于不同的埋地?fù)Q熱器，地下溫度最終基本停留在一個穩定的值，平均溫度超過了37℃。在最初運行的40天里，雙U的換熱能力大于單U的換熱能力，40天后傳熱開始惡化，雙U和單U的換熱能力相當,套管的換熱能力最差。在這里需要說明的是,實驗過程中，當夏季地下溫度上升到37℃，也就是運行40天后，熱泵機組開始出現停機現象，說明地下溫度已達到了傳熱極限，不適合熱泵機組繼續運行。

受不同季節空氣溫度、濕度的影響，地下溫度也會發生變化。在冬季(單純?nèi)?，不同埋地?fù)Q熱器周圍平均每天的地下溫度(20m下)以及不同埋地?fù)Q熱器換熱量分布情況。 此時的實驗為夏季土壤溫度惡化后，系統停止運行兩個月后，受季節變化的影響，

土壤溫度有所變化，最初運行時土壤溫度為22℃，在運行20天后，土壤溫度降低到17℃左右。單U管和雙U管從地下提取熱量時,換熱能力從初始運行的60W/m降到不足45W/m。套管的傳熱能力從45W/m降到不足25W/m。在運行30天后，熱泵機組又出 現停運情況。

經過4個月春季的系統停運后,到了第二年的夏天，重新進行該實驗，發現地下溫度已經恢復到熱泵可以重新運作的水平。取冷條件下，3種不同型式的埋地?fù)Q熱器地下層的初始溫度為25℃。可以看到，相同的運行時，隨著運行時間的延長，土壤溫度升高幅度較小。

三、結　論

對地源熱泵系統進行了一系列實驗，研究了不 同季節條件對地源熱泵系統的影響。結果表明，氣候條件顯著影響著地源熱泵系統的工作性能。如果單純從地下取熱，兩個月后，埋地?fù)Q熱器附近的地下溫度將減少到不足20℃。如果單純從地下取冷，3 個月后，地下溫度將超過37℃，地源傳熱惡化，不再適合進行空氣調節。為了保護好地源,使其成為可持續利用的土壤源，從地下取冷和從地下取熱應該相對平衡。
